기온, 영상, 단면은 모두 칸이 가로·세로·시간의 격자 위에 고르게 놓였다. 격자에서는 신호 전체를 한 칸 미는 평행이동이 자연스러웠고, 평행이동해도 하는 일이 같은 연산은 모두 사인·코사인 물결을 축으로 썼다. 그런데 도로망의 교통 센서, 호수 둘레의 관측소, 친구 관계로 이어진 사람들처럼 칸이 이웃 관계로만 이어진 자료에는 「한 칸 민다」는 말이 없다. 이런 그래프 위의 값에도 굵은 물결과 가는 물결이 있을까, 있다면 무엇이 그 물결을 정할까?

역사: 연결의 세기를 고윳값 하나로

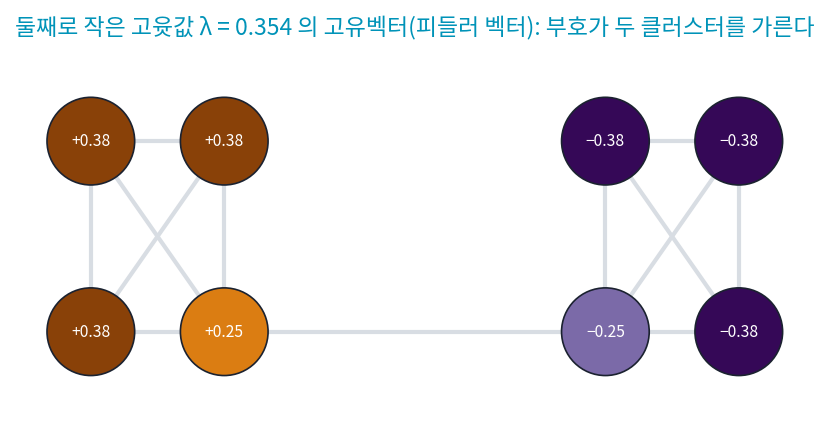

체코의 수학자 피들러(Miroslav Fiedler)는 1973년 체코슬로바키아 수학 학술지에 「그래프의 대수적 연결도」를 냈다. 그래프를 「(이웃 수) − (이웃 표)」 꼴의 행렬, 오늘날 그래프 라플라시안이라 부르는 행렬로 적으면, 가장 작은 고윳값은 늘 0이다. 그는 둘째로 작은 고윳값을 그래프가 얼마나 단단히 이어졌는지를 재는 수로 보고 「대수적 연결도」라 불렀다. 둘로 끊기 쉬운 그래프일수록 대수적 연결도가 작다. 이 고윳값에 딸린 고유벡터는 오늘날 피들러 벡터라 불리고, 그 부호로 그래프의 점들을 두 클러스터(서로 촘촘히 이어진 점들의 덩어리)로 가르는 계산에 쓰인다.

다리를 하나 더 놓으면 대수적 연결도는 0.354 에서 0.764 로 커지며, 고리 8점은 0.586, 줄 8점은 0.152 다. 그 뒤 수십 년 동안 그래프의 고윳값은 그래프를 가르고 그리는 도구로 쓰였고, 2013년 슈먼(David I. Shuman)과 동료들은 IEEE 신호 처리 잡지에 「그래프 위의 신호 처리라는 새 분야」를 실어, 라플라시안의 고유벡터를 그래프의 푸리에 기저로 삼아 신호 처리의 도구들을 그래프로 옮기는 흐름을 한데 정리했다.

고리 8점의 고유벡터

격자와 그래프를 잇는 다리부터 놓자. 점 8개를 고리로 이은 그래프는 칸 8개짜리 고리 줄과 같은 것이어서 점 하나의 이웃은 양옆 둘이다. 그래프 라플라시안은 각 점의 값에서 이웃들의 값을 뺀 것, 곧 「(이웃 수) × (자기 값) − (이웃 값의 합)」을 점마다 계산하는 행렬이다. 고리에서는 2 × (자기 값) − (왼쪽 값) − (오른쪽 값)이 되어, 칸 신호의 둘째 차분에 마이너스를 붙인 것과 같다.

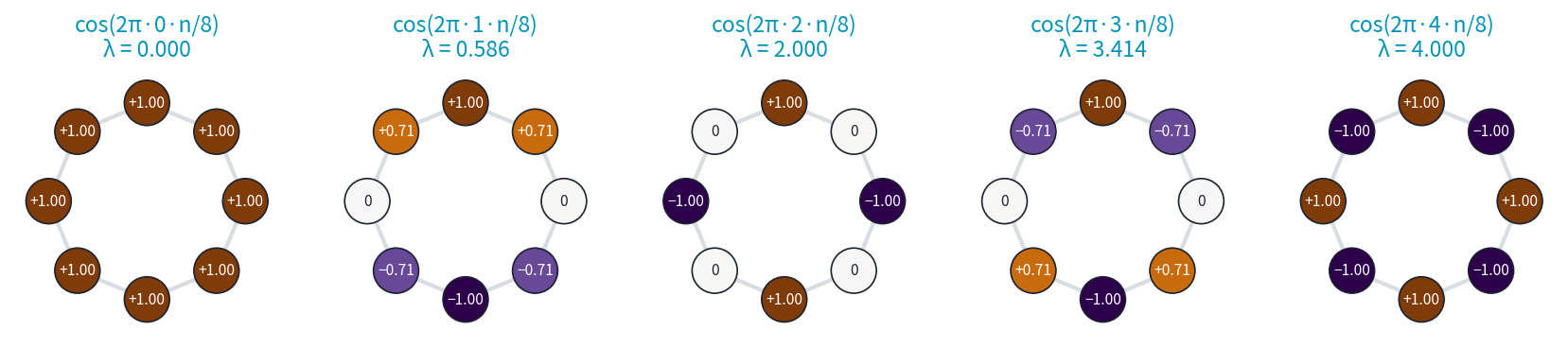

고리 8점의 L의 고윳값을 작은 순으로 구하면 0, 0.586, 0.586, 2, 2, 3.414, 3.414, 4 다. 식 2 − 2cos(2πk/8)에 k = 0, 1, …, 7을 넣은 값과 같고, 고유벡터는 이산 푸리에 변환의 물결 e^2πikn/8 여덟 개와 같다. 실수로 적으면 k = 1 의 코사인 물결 (1, 0.707, 0, −0.707, −1, −0.707, 0, 0.707)에 L을 곱하면 (0.586, 0.414, 0, −0.414, −0.586, −0.414, 0, 0.414), 점마다 0.586 배가 된다. +1과 −1이 번갈아 오는 물결은 4배가 된다.

왜 하필 이산 푸리에 변환의 물결일까? 고리의 라플라시안은 점 번호를 하나씩 미는 평행이동과 바꾸어 곱해도 같다(SL = LS). 고리를 한 칸 돌려도 그래프가 그대로이기 때문이다. 평행이동과 바꾸어 곱해도 같은 행렬은 모두 원형 행렬이고, 원형 행렬은 모두 같은 물결을 고유벡터로 쓴다. 고리 그래프의 대칭이 물결을 고른 것이다.

그런데 고리에 현 하나(점 0과 점 4)를 더하면, 고윳값은 0, 0.586, 1.268, 2, 2, 3.414, 4, 4.732 로 바뀌고 이산 푸리에 변환의 물결은 더는 고유벡터가 아니다. 한 칸 돌리면 현이 다른 자리로 가므로 평행이동 대칭이 깨졌다. 그래도 L은 대칭 행렬이라 서로 수직인 고유벡터 8개가 있고, 그 고유벡터를 그래프의 물결로 쓸 수 있다. 고윳값의 크기는 그 물결이 얼마나 출렁이는지를 잰다. 신호 x에 대해 xᵀLx는 이어진 두 점마다 값 차이의 제곱을 더한 것이고, 고유벡터 u_k에 넣으면 λ_k가 나온다. 고윳값이 작은 고유벡터는 이웃끼리 비슷한 굵은 물결, 큰 고유벡터는 이웃끼리 엇갈리는 가는 물결이다.

이렇게 신호를 라플라시안의 고유벡터들로 다시 적은 계수 c_k = u_kᵀx를 구하는 일을 그래프 푸리에 변환 (라플라시안 고유벡터로 다시 적기 / graph Fourier transform)이라 하고, 고윳값 λ가 주파수 노릇을 한다. 고리 그래프에서는 보통의 이산 푸리에 변환과 같고, 대칭이 없는 그래프에서도 같은 말로 쓸 수 있다.

호수 둘레 관측소 8곳의 수온(°C, 직접 정한 값) 18.0, 18.6, 19.4, 20.1, 20.3, 19.8, 19.0, 18.4 로 해 보자. 해가 드는 남쪽이 따뜻하고 북쪽이 차갑다. 고리 그래프의 계수 크기는 k = 0 이 19.2(평균), k = ±1 이 0.552 이고 나머지는 0.032 이하로, 평균을 뺀 세기의 99.47% 가 가장 굵은 물결 하나에 있다. 관측소 3에 1.2 °C 튄 값을 더하면 k = 2, 3, 4 의 계수가 0.163, 0.125, 0.175 로 커지고, 이웃 차의 제곱 합 xᵀLx는 2.940 에서 7.020 으로 뛴다. 튄 값 하나는 가는 물결에 나타난다.

ML에서: 스펙트럼 그래프 신경망에서 GCN 까지

합성곱 정리에 따르면 칸에서 합성곱은 물결마다 곱하기였다. 브루나(Joan Bruna), 자렘바(Wojciech Zaremba), 슬람(Arthur Szlam), 르쿤(Yann LeCun)은 2014년 국제 학습 표현 학회(ICLR)에 낸 「그래프 위의 스펙트럼 신경망과 국소 연결 신경망」에서 이 말을 그래프로 옮겼다. 신호를 라플라시안의 고유벡터로 다시 적고, 물결마다 곱할 수를 배우게 한 것인데, 그러려면 먼저 고유벡터를 구해야 하고, 고유벡터는 그래프 전체에 퍼져 있다.

데퍼라드(Michaël Defferrard), 브레송(Xavier Bresson), 반데르헤인스트(Pierre Vandergheynst)는 2016년 신경정보처리시스템 학회(NIPS)에 낸 「빠른 국소 스펙트럼 필터를 쓴 그래프 위의 합성곱 신경망」을 냈다. 그들은 물결마다 곱할 수 g(λ)를 고윳값의 다항식(체비셰프 다항식)으로 제한했다. 그러면 필터는 라플라시안 L의 거듭제곱의 합이 되어 고유벡터를 구할 필요가 없고, 차수가 K 면 K 홉(간선을 K 번 건너는 거리) 안의 이웃만 섞는다. 킵프(Thomas N. Kipf)와 웰링(Max Welling)의 그래프 합성곱 신경망(GCN, ICLR 2017)은 이 다항식을 1차까지만 남기고 조금 다듬은 것이다. 논문은 이를 「스펙트럼 그래프 합성곱의 국소적인 1차 근사」라고 적었고, 그래서 GCN 한 층은 「자기와 이웃들의 무게 평균」이 된다. 다항식 차수와 섞이는 이웃의 관계는 아래 문제 12에서 직접 센다.

문제 10. 원탁의 소문

원탁에 8명이 둘러앉았다. 1분마다 모두가 동시에 자기 의견 점수를 「자기와 양옆 두 사람의 평균」으로 바꾼다. (가) 처음 점수가 +1, −1 로 번갈아 있으면 1분 뒤 어떻게 되는가? (나) 한 사람만 9점이고 나머지는 0점이면 1분, 2분, 3분 뒤의 점수는? (다) 고리 8점의 물결 k = 1 과 k = 4 는 1분마다 몇 배가 되는가? 5분 뒤에는? (위젯 4의 「+1, −1 번갈아」와 「한 사람만 9」로 확인해 보자.)

(가)는 +1 인 사람 양옆이 −1, −1 이니까 (1 − 1 − 1)/3 = −1/3 이요. 다 −1/3 이랑 +1/3 으로 번갈아요. 줄어들긴 하는데 부호가 바뀌었어요.

(나)는 1분 뒤 9점이던 사람과 양옆이 3점씩이야. 2분 뒤 (3, 2, 1, 0, 0, 0, 1, 2), 3분 뒤 (2.333, 2, 1, 0.333, 0, 0.333, 1, 2). 점점 퍼지면서 평평해져.

(다)를 하기 전에, 「자기와 양옆의 평균」을 라플라시안 L로 적어 볼래요?

평균은 (자기 + 양옆)/3 이에요. Lx 는 2 × 자기 − 양옆의 합이었으니까… 양옆의 합은 2 × 자기 − (Lx) 예요.

그럼 넣으면 (3 × 자기 − Lx)/3 이네.

응, 평균 = x − Lx/3 이야.

고유벡터에 걸면 몇 배가 될까요?

1 − λ/3 배요. k = 1 은 λ = 0.586 이라 0.8047 배, k = 4 는 λ = 4 라 −0.3333 배예요. (가)에서 −1/3 이 나온 게 이거였어요.

5분 뒤면 k = 1 은 0.3375, k = 4 는 −0.0041 이에요. 엇갈린 의견은 금방 사라지고, 원탁 반쪽끼리 다른 굵은 의견은 오래 남네요.

단톡방에서 바로 옆 사람 말만 듣고 따라가면, 사소한 엇갈림은 금방 없어져도 원탁 반쪽끼리 갈린 의견은 오래가요.

문제 11. 고리를 끊으면

고리 8점에서 점 7과 점 0 사이의 연결을 끊어 줄(경로) 8점으로 만든다. (가) 고리의 물결 e^2πin/8 은 여전히 줄 그래프의 고유벡터인가? (나) 줄 8점의 고윳값을 구하고, 고윳값 0.152 의 고유벡터를 찾아라. (다) 고리와 달리 왜 같은 고윳값이 둘씩 나오지 않는지 대칭으로 설명하라. (위젯 4의 「줄 8점」으로 확인해 보자.)

(가)는 점 하나 끊었을 뿐이니까 거의 같겠죠. 고유벡터일 것 같아요.

그 물결에 줄 그래프의 L을 곱해서 0.586 배가 되는지 점마다 확인해 봐요.

가운데 점 1~6 은 0.586 배가 맞는데, 양 끝 점 0 과 7 에서 나머지 |Lv − λv| 가 0.765 씩 남아요. 끝에서 이웃이 하나뿐이라서요. 고유벡터가 아니네요.

(나)는 고윳값을 구하면 0, 0.152, 0.586, 1.235, 2, 2.765, 3.414, 3.848 이야. 고리 때랑 비슷한데 더 촘촘하네.

고리의 2 − 2cos(2πk/8)과 견주면 어떤 식으로 보이나요?

2 − 2cos(πk/8)요. 고리의 2πk/8 이 πk/8 로 반이 됐어요.

0.152 의 고유벡터는 코드로 찾아볼게. (0.981, 0.831, 0.556, 0.195, −0.195, −0.556, −0.831, −0.981)이고, 점마다 0.152 배가 돼.

그거 cos(π(n + 1/2)/8)이네. 코사인만으로 칸을 다시 적는 이산 코사인 변환의 물결이야.

그래요. (다)는요? 고리에서 고윳값 0.586 이 두 번 나온 건 코사인 물결과 사인 물결이 함께 있어서였죠.

고리는 한 칸 돌려도 그대로라서, 사인 물결을 돌리면 코사인 물결이 돼요. 그래서 둘이 같은 고윳값을 나눠 가졌고요. 줄은… 돌리면 끝이 바뀌어요.

그럼 줄에 남은 대칭은 뭘까요?

평행이동 대칭은 없고(SL ≠ LS), 좌우 뒤집기뿐이에요.

뒤집기로는 짝이 안 생겨?

뒤집어도 그대로인 물결은 코사인 쪽이라 고윳값마다 하나씩만 남아. 끝이 열린 구간이면 코사인이 맞는다는 걸 그래프가 다시 말해 주네.

양 끝을 묶은 줄과 양 끝이 자유로운 막대의 진동 모드가 다르던 것과 같아. 경계 조건이 기저를 바꿔.

문제 12. 필터의 차수와 이웃의 범위

고리 8점에서 물결마다 곱할 수 g(λ) 를 정하고, 그래프 위의 필터 U g(Λ) Uᵀ 를 만든다(U 는 고유벡터를 늘어놓은 행렬, Λ 는 고윳값을 대각에 놓은 행렬). (가) g(λ) = 1 − λ/4 의 필터를 점 0 에만 1 이 있는 신호에 걸면? (나) g(λ) = (1 − λ/4)² 이면? (다) 「λ < 1 인 물결만 그대로, 나머지는 0」인 필터면? 세 필터를 GCN 과 브루나 외의 방식에 견주어 말하라.

(가)는 고유벡터를 다 구해서 곱해 보면 (0.5, 0.25, 0, 0, 0, 0, 0, 0.25)가 나와요. 자기는 반, 양옆은 4분의 1씩이요.

고유벡터를 구하지 않고 같은 답을 낼 수 있어요?

1 − λ/4 를 L에 그대로 쓰면 U(1 − Λ/4)Uᵀ = I − L/4 네요.

I − L/4 의 한 줄에는 0 이 아닌 칸이 몇 개예요?

L은 이웃끼리만 0 이 아니니까 자기와 양옆, 셋뿐이에요. 고유벡터 없이 이웃만 보면 돼요. 문제 10(원탁의 소문)의 「자기와 양옆 평균」과 같은 모양이에요. 무게만 1/3 대신 1/2, 1/4 이고요.

(나)는 (I − L/4)² 이라 이웃의 이웃까지 가. (0.375, 0.25, 0.0625, 0, 0, 0, 0.0625, 0.25)로 0 이 아닌 칸이 다섯이야. 다항식 차수가 하나 오를 때마다 한 홉씩 멀리 섞여.

(다)는 깔끔해 보이는데요. 낮은 물결만 남기는 거니까요.

해 보면 (0.375, 0.302, 0.125, −0.052, −0.125, −0.052, 0.125, 0.302)예요. 점 0 의 값이 고리 반대편 점 4 까지 −0.125 로 퍼지고, 여덟 칸이 다 0 이 아니에요.

낮은 물결만 남겼는데 왜 멀리까지 퍼져?

물결마다 마음대로 곱할 수를 정하면 다항식으로 못 적으니까 그래프 전체가 섞여.

그럼 세 필터를 방식에 견주면요?

브루나 외의 방식이 이런 필터도 배울 수 있는 대신, 고유벡터를 다 구해야 하고 필터가 그래프 전체에 퍼지는 것도 그래서네요. 데퍼라드 외는 다항식으로 묶어 K 홉 안으로 막았고, GCN 은 그걸 1차, (가)처럼 자기와 이웃만 섞는 꼴로 줄인 거고요.

사진 앱에서 「흐리게」는 옆 칸만 섞는 작은 합성곱 커널인데, 그걸 여러 번 하면 점점 넓게 흐려지잖아요. 다항식 차수가 그 횟수였네요.
